Виды теплых полов

Существует три основных типа теплых полов:

Лучистое тепло – этот вид обогрева равномерно распределяется по всему помещению. Это самый эффективный, а также самый популярный в домашних условиях.

Конвекционное тепло — этот тип обогрева рассеивается с помощью вентилятора, поэтому он не так эффективен, как лучистое тепло, но его можно без проблем использовать для больших помещений.

Инфракрасное тепло – этот вид обогрева нагревает предметы и людей, находящихся перед обогревателем. Его нельзя использовать ни для чего, кроме точечного обогрева из-за высокого энергопотребления.

Водяной тёплый пол

Водяной тёплый пол — это трубопровод, по которому движется нагретый теплоноситель. Половое покрытие прогревается за счёт горячей воды, поступающей из системы отопления или котла. Регуляция теплоносителя осуществляется при помощи коллекторного узла, оборудованного насосом. Подаваемая температура в трубы не должна превышать 45 градусов.

Водяная система имеет не мало плюсов:

• равномерно прогревает помещение;
• экономична — расходы на эксплуатацию не значительные;
• допустима укладка по всей площади — нет риска перегрева поверхности под тяжёлой мебелью.

К минусам данного вида можно отнести:

• сложный процесс укладки и продолжительный по времени;
• конструкция уменьшает высоту потолков, ведь чаще она заливается бетонной стяжкой;
• сложность ремонтных работ при протечке, так как потребуется демонтаж всего «пирога».

Важно знать! В многоэтажках такие устройства устанавливаются редко, потому что требуется разрешение на подключение к общей отопительной системе. Кроме того, есть риск затопления соседей снизу.

Что касается материала, из которого изготавливаются трубы для тёплых водяных полов, то есть несколько разновидностей.

Медь

Медь — самый подходящий вариант для труб водяного тёплого пола. Она не подвержен коррозии, хорошо переносит механические нагрузки и давление, которое оказывается на материал внутри трубы. Выдерживает температуры от -100 до +250 градусов. В случаи, если теплоноситель внутри контура замерз — трубы не трескаются.

К сведению! При эксплуатации тёплого водяного пола с медными трубами, не рекомендовано спускать воду с контура.

При использовании трубопровода из меди существует ряд ограничений:

• не допустимо укладывать в одном контуре трубы из стали и меди;
• не рекомендовано производить монтаж самостоятельно, так как работа сложная, требующая профессионального оборудования;
• нельзя применять теплоноситель с кислой и щелочной средой, чтобы магистраль служила дольше.

Стоимость труб из меди высокая, но она окупится благодаря длительному сроку службы — более 50 лет.

Тёплые водяные полы с медными трубами рекомендовано устанавливать в домах с непостоянным проживаем, где есть опасность, что магистраль может замёрзнуть.

Металлопластик

Металлопластик — относительно новый материал, состоящий из внешнего и внутреннего слоя, а также армирующего с алюминиевой фольгой.

Трубы из этого материала обладают высокими эксплуатационными характеристиками. Они:

• долговечны — до 50 лет;
• устойчивы к коррозии;
• невосприимчивы к отложениям минеральных образований;
• биологически инертны — не выпускают вредоносные вещества;
• стойки к химическим веществам — возможно заливать воду с различными добавками или антифриз;
• лёгки — поэтому несложно произвести монтаж самостоятельно, без специального оборудования;
• обладают хорошими звукоизолирующими свойствами.

К сведению! Несмотря на простоту монтажа труб из металлопластика, желательно иметь хотя бы небольшой опыт в данной работе. Так как неправильная установка, может привести к ослаблению фитингов в процессе эксплуатации. Поэтому лучше, чтобы часть контура залитая стяжкой была цельной. Кроме того, трубопровод из такого материала имеет температурные ограничения, от -10 до +95 градусов.

Полипропилен

Полипропиленовые контуры имеют приемлемую цену, несмотря на это эксплуатационные характеристики высокие, однако они не рекомендованы для тёплых полов. Причина кроется в жёсткости материала, что  усложняет процесс изгиба контура. Поэтому, специалисты советуют их стелить в ТП в исключительном случае, и в помещениях не подверженных минусовым температурам.

Сшитый полиэтилен (REX)

Этот материал относительно новый, но однако уже хорошо себя зарекомендовал. Он обладает неплохими свойствами:

• температурный придел от 0 до +95 градусов, хотя непродолжительное время способен выдержать -50 и +150;
• наличие деформационной памяти, то есть при заломе достаточно направить горячий воздух для восстановления формы;
• имеет устойчивость к давлению;
• трубы REX легко гнуться;
• ему не страшна коррозия;
• нет выделения токсичных веществ при работе.

Полиэтилен сшитого типа чувствителен к ультрафиолетовым лучам. Данный показатель не важен при наличии труб расположенных в «пироге» тёплого пола, но это следует помнить при хранении изделия.

Видео

Нагревательный мат (термомат)

По сути, этот тот же кабель, что и в предыдущем варианте, только за вас производитель его уже прикрепил к сетке, освободив от одного из самых сложных процессов монтажа. Термомат представляет собой тонкий электрический кабель, прикрепленный на стекловолоконную сетку.

Монтаж нагревательных матов можно осуществлять уже на готовую стяжку. Продаются термоматы в рулонах шириной около 50 см и длиной 20-24 м. Кабель уложен уже с определенным шагом, мощность указана производителем (как правило, 100-150 Вт/м2, реже встречается 200 Вт/м2), так что вычислять ничего не придется, так же как и размечать расположение кабеля на полу. Достаточно раскатать маты по полу (избегая участки, где будет стоять массивная мебель), разрезать в некоторых местах сетку (но не резать кабель – его просто разворачивают, как на рисунке ниже), зафиксировать сетку и осуществить минимальную стяжку. Можно обойтись без стяжки, используя плиточный клей, на который в итоге укладывается плитка. Так вы вообще не теряете в высоте и закрепляете сетку.

Плюсы:

• очень простой монтаж;
• небольшая толщина мата (3-4 мм) и возможность обойтись без стяжки позволят сохранить высоту помещения;
• быстрота нагрева, уже через 30-40 минут после включения будет достигнута заданная температура;
• возможность укладки при косметическом ремонте;
• монтаж можно производить в любых по форме помещениях;
• срок службы 15-20 лет.

Минусы:

• термомат стоит дороже кабеля;
• нагревательные маты ниже по мощности, чем кабель, поэтому могут использоваться только в качестве дополнительного обогрева;
• если укладка велась в плиточный клей, то включать теплый пол нельзя будет 7-10 дней, если в стяжку – 21-30 дней.

Термоматы выбирают, когда проводить капитальный ремонт не планируется, и/или же, когда надо сохранить высоту.

Преимущества электрического теплого пола

1. Комфортный и основной обогрев помещения. Система теплого пола равномерно нагревается в нижней части помещения, что позволяет избегать таких нежелательных эффектов как движение теплого воздуха сверху вниз по комнате. При использовании данного типа обогрева отсутствует активное движение воздуха и различные микрочастицы — пыль, споры плесневых грибов, аллергены не находятся в воздухе во взвешенном состоянии.
2. Эстетика и безопасность. Все нагревательные части теплого пола скрыты, отсутствуют навесные радиаторы, никакие детали не нарушают эстетическое восприятие интерьера. Исключается возможность получения ожогов или различных травм.
3. Эффективность. При включении обогрева отсутствуют утечки тепла и снижаются затраты электроэнергии за счет удобной автоматической регулировки параметров. Терморегулятор поддерживает заданную комфортную температуру в помещении.
4. Простой монтаж, разрешен к установке в многоквартирных домах.
5. Длительный срок эксплуатации.

Другие преимущества и мнение экспертов смотрите в видео на нашем сайте.

Инфракрасный теплый пол

Устройство и принцип действия

Обогревательная система, в основу которой положен эффект инфракрасного излучения, изготавливается из сверхтонкой нагревательной пленки. Нагревательный элемент состоит из множества токопроводящих полос, расположенных на расстоянии в 15 миллиметров друг от друга. Сверху проводники герметично покрыты слоем термостойкого полимерного покрытия. Инфракрасный излучатель подключается к электрической сети при помощи кабеля, проходящего через силовой блок регулятора температуры.

Применение инфракрасных излучателей

Инфракрасная пленка предназначена для установки под любой поверхностью в доме (под полом, потолком, стеной), основным условием, является отсутствие контакта устройства с открытым воздухом и направление излучения на зону, которую требуется обогреть.

Благодаря своей особенностям своей конструкции, нагревательная пленка идеально подходит для применения, как на промышленных объектах, так и в жилых помещениях (домах, квартирах) или в гараже. Оригинальным способом использования пленки, является обогрев больших емкостей, путем ее обвертывания вокруг них.

Монтаж пленочного излучателя можно без опасений производить под любой тип напольного покрытия (линолеум, ковролин, ламинатную или паркетную доску).

Особенности монтажа

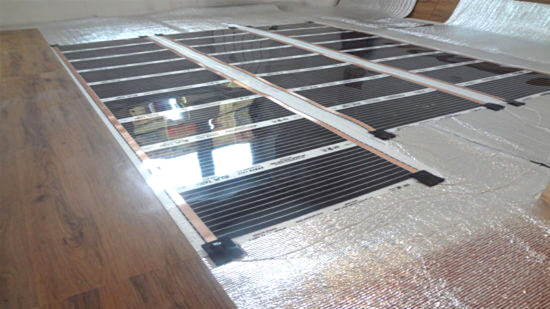

Инфракрасная пленка может быть уложена под ламинат (все подготовительные работы сводятся к укладке гидроизоляционной пленки), или под кафельную плитку, нагревательное покрытие укладывается на стяжке, а сверху покрывается плиточным клеем и плиткой.

При расчете системы «теплый пол», следует принимать во внимание два основных правила:

• Во избежание перегрева инфракрасного покрытия, нельзя размещать его на тех участках пола, которые будут заняты мебелью или другими, массивными предметами.
• Для достижения максимально возможного теплового эффекта, инфракрасная пленка должна занимать не менее 70% площади помещения.

Последовательность монтажных операций

• Необходимо составить план помещения, на котором будут отражены места для установки нагревательной пленки и размещение мебели.
• Бетонная стяжка должна быть выровнена и иметь перепады по высоте не более, чем 1 миллиметр на 2 погонных метра.

• Для предотвращения тепловых потерь, на пол укладывается термоизоляционная подложка, изготовленная из вспененного полипропилена (толщиной 3-4 мм) и покрытого с одной стороны слоем металлической фольги.

• Куски термоизоляции укладываются «стык в стык», места соединения склеиваются специальным скотчем с алюминиевым покрытием.

• Инфракрасная пленка разрезается на полосы, в соответствии с чертежом, составленным до начала работ. Разрез следует производить по специально обозначенным линиям на полотне.

Датчик температуры

• Места соединения контактов отдельных пластин пленки, следует изолировать специальной, битумной изоляцией, поставляемой в комплекте с теплым полом.

• Нагревательные элементы подключаются к электропитанию по параллельной схеме.

• Датчик терморегулятора располагается в штробе, глубиной 1-2 см, выложенной теплоизоляционной подложкой, на расстоянии 20-25 см от предполагаемого места установки самого терморегулятора (монтируется в стене).

После завершения всех монтажных работ, обязательно должны быть проверены элементы теплого пола и только затем можно укладывать ламинат или керамическую плитку.

Стоимость

Средняя цена инфракрасной пленки составляет 1000 рублей за 1 м2. Терморегулятор обойдется в 2000 – 3000 рублей. Если вы не уверены в своих силах, произвести укладку своими руками, то стоит вызвать мастера. Оплата его услуг составит приблизительно 500 рублей за 1 м2 покрытия.

Мифы об инфракрасных теплых полах

Многими продавцами кабельных полов, передается покупателям страшилка о том, что от пленочных полов помещение ионизуется отрицательными частицами. От самой пленки действительно исходит некоторое излучение, но ламинат, кафель или линолеум, покрывающие ее сверху, не пропускают его дальше. Можно сделать даже мобильную систему, когда нагревательная пленка с подложкой уложена под ковер, а выведение проводов и терморегулятора в безопасный угол позволяет использовать его в холодный период года, убирая на лето.

Многие потребители спрашивают, не будут ли трескаться швы на кафельной плитке, если ее положить на пленочный пол. Если монтаж был сделан правильно, плитка будет держаться точно так, как и положенная на обычную стяжку. При правильном монтаже используется армирующая сетка из стекловолокон, она обязательно прибивается к полу под ней. Плитка из кафеля крепится специальным клеем, слой которого составляет не меньше полутора сантиметров.

Некоторые покупатели подозревают, что продавцы, все же что-то скрывают, или, по крайней мере, не договаривают о недостатках. Система пленочных полов имеет большое количество скрытых контактов, что и можно причислить к недостаткам. Обязательно нужно перед укладыванием проверить работу системы и в дальнейшем контролировать укладчиков напольного покрытия, будь то кафель, ламинат или что-либо другое. Отслаивание кафеля при неправильной его укладке тоже можно считать недостатком, но этого не случится, если вы доверите работу проверенному специалисту.

Подведя черту под рассмотренными достоинствами и недостатками, отмечаем, что электрический обогрев более целесообразен на малых площадях: кухня, ванна, туалет. Для больших помещений предлагаем вам все же выбрать пол на водной основе, особенно, если это будет пол загородного дома. Посмотрите видео о том, какой вид теплого пола выбрать и какие есть положительные и отрицательные моменты в установке теплого пола:

Тёплый водяной пол

Водяной вариант функционирует как привычная отопительная система, нагревая помещение за счёт циркуляции теплоносителя в контуре. Состоит из труб, которые подключаются к котлу. Для этого подойдёт любой котёл нужной мощности, но конденсационные котлы дадут наибольшую экономию. Водяные системы требуют более тщательных подготовительных работ для установки (особенно если для прокладки труб необходимо изменение уровня пола), но в то же время являются наиболее экономичным решением. Этот тип также снижает стоимость нагрева воды, поскольку в нём используется вода более низкой температуры, чем в стандартных радиаторах (от 40 до 65 °C, чтобы обеспечить температуру пола от 23 до 32 °C).

Более высокий тепловой комфорт, экономия энергии и отсутствие обогревателей — это лишь некоторые из аргументов в пользу водяного теплого пола. Другие его преимущества:

1. Экономия энергии. Если в традиционных радиаторах вода нагревается до 70-90 градусов Цельсия, то в напольных установках достаточно нагреть её до 40-50 градусов.
2. Нормальная влажность воздуха. Передача тепла через нагретое напольное покрытие не сушит воздух, как в случае конвекторными и инфракрасными обогревателями, тепловентиляторами и тепловыми пушками.
3. Безопасность. Скрытые от доступа нагревательные элементы делают пространство безопасным даже для маленьких детей, исключается риск получения ожогов от контакта с теплоносителями.

Благодаря более благоприятной циркуляции воздуха количество плавающей в воздухе пыли сведено к минимуму. Кроме того, тёплый пол предотвращает рост грибка и плесени. Еще одно преимущество — это эстетика. Установка скрыта под полом. Отсутствие радиаторов отопления дает больше возможностей для оформления интерьера, а комнаты больше радуют глаз.

О чем стоит помнить, выбирая водяной тёплый пол:

• Такой вид отопления не стоит делать в доме без теплоизоляции. Водяной тёплый пол может плохо работать в зданиях с высокими тепловыми потерями.
• Пол и стены в комнатах дольше нагреваются и медленнее остывают. Чтобы ощутить эффект от включения отопления, нужно дождаться нагрева бетона, в который заделаны водопроводные трубы. Он, в свою очередь, остается горячим долгое время после выключения нагрева.



Систему водяного тёплого пола лучше всего устанавливать во время ремонта или строительства, на начальных этапах работ. В противном случае придётся удалить существующее напольное покрытие и залить стяжку заново. Это поднимает уровень пола, что, в свою очередь, влияет на уровень расположения плинтусов и дверей. Одно из решений — использовать трубы с маленьким диаметром менее 20 мм. Некоторые варианты допускают размещение на глубину всего 15 мм, что исключает необходимость замены плинтусов и дверных коробок.

Так какой же электрический теплый пол лучше выбрать?

Однозначный ответ на этот вопрос не даст никто. Все зависит от таких основных факторов:

• тип напольного покрытия. Если собираетесь уложить керамическую плитку, керамогранит, камень, наливной пол, то смело выбирайте кабельный теплый пол. Если готовы потратиться в угоду удобства, — кабельный пол на готовых матах. Под ламинат, паркетную доску, линолеум и ковролин лучше монтировать ИК-пленку;
• высота помещения. Если комната высокая, и факт уменьшения ее на 8-10 см вас не расстроит, то можно установить кабельный пол (слой утеплителя + кабель + стяжка + отделочный материал = 8-10 см). Если подобное решение вызовет неудобство или сделает невысокую комнату еще ниже, то остановитесь на термоматах (потеря в высоте до 5 см) или ИК-пленке (до 2 см);
• влажность. Для ванной комнаты и туалета (и прочих влажных помещений), где будет уложена плитка, лучше выбрать кабельный пол или термоматы. Конечно, современные гидроизоляционные материалы практически совершенны и позволяют использовать во влажных помещениях любой теплый пол, но к чему лишние растраты и риск;
• цена вопроса. Самым дешевым считается обычный кабель (кстати, он до сих пор остается самым популярным), но к итоговой стоимости стоит прибавить цену материалов для стяжки, а также оплату специалистам, так как процесс достаточно трудоемкий и сложный. Термомат стоит на 25-30% дороже обычного кабеля, но удастся сэкономить на монтаже. Пленка самая дорогая, зато в монтаже проста и потребляем минимум энергии, быстро окупается. Стержневой пол пока самый дорогой и невыгодный;
• потребление энергии. Наиболее экономичной будет ИК-пленка, далее следует обычный кабель, а самыми дорогими в эксплуатации считаются термоматы. Они потребляют на 30% больше электроэнергии, чем кабель. Прогретая кабелем бетонная стяжка еще некоторое время выделяет тепло после выключения обогрева, ИК-технология этого лишена;
• простота монтажа. Уложить термоматы и ИК-пленку можно и своими силами. Кабельный пол требует делать стяжку, рассчитывать витки кабеля и правильно их укладывать;
• ремонтопригодность. Чтобы починить кабельный теплый пол, придется разбивать стяжку! Маты и пленка в этом случае сильно выигрывают.

Обратите внимание, что не рекомендуется монтировать систему теплых полов под теплоизолирующие покрытия. Сюда относятся пробковый пол и материалы с высоким содержанием шерсти. Потеря невелика – такие покрытия и так комфортны для перемещения и обладают теплой поверхностью.
