Как сделать снегоход из мотоблока?


Самодельный снегоход из мотоблока своими руками


Мотоблок – это универсальное приспособление для сельскохозяйственных работ. Универсальным, аппарат считается из-за того, что конструкция предполагает возможность его переустройства. Из мотоблока можно сделать квадроцикл или снегоход своими руками. Такое переоборудование не требует значительных финансовых затрат или умений, а одна машина при этом будет выполнять множество функций. Переделывать мотоблок под снегоход целесообразно хотя бы из-за цены: стоимость самой примитивной машины для перемещения по снегу колеблется в диапазоне от 3,5 тысяч до 5 тысяч долларов. Существуют и модели стоимостью выше 10 тысяч долларов.

Купить обычный снегоход может не каждый, поэтому при острой необходимости наличия зимнего транспортного средства можно использовать мотоблок. Такие самоделки пользуются огромной популярностью среди сельских жителей.

Видео

Как сделать гусеничную приставку к мотоблоку

Когда собирают снегоход своими руками, особый акцент ставят на гусеничный ход. Рассмотрим особенности сборки самоделки: как изготавливается гусеничная приставка к мотоблоку своими руками.

Некоторые мастера ставят детали с мотоблока или делают их своими руками, а кому не под силу изготовление приобретают универсальный заводской гусеничный привод. Самодельная гусеница может быть изготовлена из:

  • втулочно-роликовой цепи и транспортерной ленты;
  • покрышек;
  • ремней.

Часто встречается самодельная гусеничная приставка к агрегату серии Буран. У такого агрегата вся ходовая часть вместе с двигателем весит 20-30 кг.

Снегоходная приставка «САМ» к мотоблоку производится только в Нижнем Новгороде. Она идет на 3 катках и является вездеходной. На ней можно ездить как по снегу, так и грязи.

Чтобы приставка долго служила, важно не перетягивать гусеницы, так как это приводит к обрыву.

Для самодельного снегохода тоже есть приставка «САМ», только в этом случае четко нужно будет знать форму и параметры вала редуктора.

Гусеничный модуль к мотоблоку. Благодаря широким гусеницам данная приставка легко передвигается по глубокому снегу. Она подходит к мотоблокам Нева, Ока, Целина, Каскад, Луч, а также ее можно использовать на мотокультиваторы с некоторой доработкой посадочных мест. В готовой приставке можно регулировать натяжение гусениц, которые растягиваются при передвижении.

Немаловажное значение имеет и ведомая часть, присоединенная к мотоблоку. Это сиденье для водителя и место для багажа. В данном случае можно использовать все, что придет на ум: доска, табурет, сани, кресло и т. д. Единственным важным условием при выборе является непромокаемость сиденья.

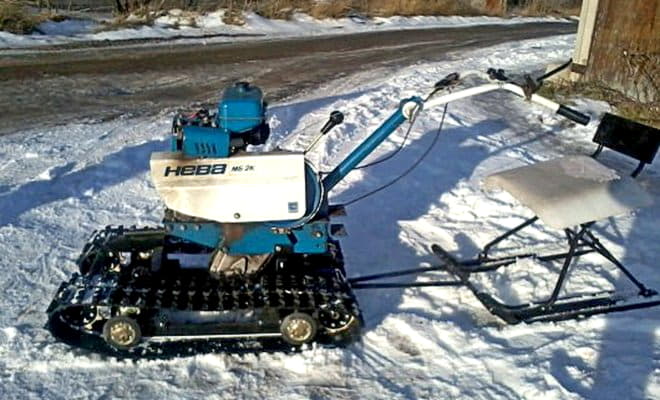

Готовая гусеничная приставка для мотоблока Нева. В продаже есть универсальные гусеничные приставки, которые подходят к любому мини-агрегату, в том числе и к мотоблоку Нева. Они легко собираются и устанавливаются. Очень компактные и не занимают много места при хранении. Оптимальная ширина гусениц повышает проходимость устройства. Риск застрять в сугробах или грязи сводится к минимуму. Несомненным плюсом готовых гусениц является их продолжительный срок службы и доступная цена.

Другие варианты гусеничного снегохода из мотоблока

В рассмотренном примере представлен снегоход на одной широкой гусенице. Такая модель считается лучшей проходимости по глубокому снегу и сложному рельефу местности. Однако существуют другие гусеничные самоделки-снегоходы из мотоблока, своими руками которые собирают из тракторных покрышек и других материалов.

Снегоход можно сделать с двумя гусеницами
Снегоход можно сделать с двумя гусеницами

Не менее популярны модели с двумя гусеницами, где использована та же транспортерная лента. Из нее делают саму основу и траки. Для этого нарезают полосы, крепят их к основе болтами или заклепками.

Если из тракторной шины вырезать протектор, готовое кольцо исполнит роль гусеницы. Ходовой частью снегохода используют колеса. На мотоблок их ставят из легкового авто. На колеса натягивают протектор с шины.

Как выбрать двигатель для снегохода?


Прежде, чем самому сделать из мотоблока снегоход, нужно выбрать двигатель для агрегата. Оптимальным вариантом станет использование мотора, оборудованного тягово-сцепным устройством и механизмом ручного управления. Этими комплектующими обладают двигатели мотоблоков Нева МБ-1 и МБ-2. Они достаточно надежны, выдерживают высокие нагрузки в тяжелых погодных условиях, не выходят из строя при экстремально низких температурах. Помимо моторов от российских мотоблоков, также можно использовать двигатели агрегатов японского производства. Лучше всего, если вы выберите 4-тактный одноцилиндровый мотор, оборудованный системой воздушного охлаждения. Такой двигатель также показывает отличные эксплуатационные показатели, практически не перегревается, а его детали не поддаются коррозии.

Третий вариант – это применение для снегохода из мотоблока 2-тактного двигателя. Он отличается простой конструкцией и небольшой массой. Такой мотор от мотоблока очень просто починить, имея под рукой только гаечные ключи и отвертку.

Другие типы машин

Из мотоблока также можно собрать квадроцикл, правда, сверхвысокую скорость этот агрегат не развивает, зато по маневренности и проходимости не уступает своему . Посадка в самодельном квадроцикле остается традиционной, а не мотоциклетной. Колеса используют от любого легкового автомобиля.

Стоит упомянуть об интересной самоделке под названием каракат. Сила машины заключена в ее больших колесах, представляющих собой обычные автокамеры, стянутые прочными ремнями.

На каракат ставят самодельные диски, дорабатывая стандартные автомобильные. На легкий мотоблок также устанавливают весьма оригинальный диск. Для этого по контуру соединяют два алюминиевых тазика, предварительно вырезав дно под размер ступицы, монтируют ребра жесткости и боковые ограничители для фиксации камеры.

При внешней неуклюжести каракат обладает высокой проходимостью и устойчивостью. Он не только легко может преодолевать заболоченные низменности, но способен перевозить значительный груз (до 100 кг).

Что такое мотоблок

Мотоблок является универсальным агрегатом, который используется для проведения сельскохозяйственных работ. Это устройство помогает облегчить труд на приусадебном участке. Конструкция выполнена на базе одноосного шасси. Человек, управляющий мотоблоком, идет вслед за машиной и держит ее за ручки, на которых расположены органы управления.

На мотоблоках устанавливаются в основном бензиновые двигатели, но встречаются и дизельные. Силовые агрегаты мотоблоков имеют автоматические регуляторы частоты вращения, которые упрощают работу оператора. Мощность двигателей составляет от одной до десяти лошадиных сил.

Подготовительный этап при изготовлении снегохода

Важно тщательно просмотреть чертежи, которые подскажут последовательность монтирования деталей снегохода.

Два варианта изготовления:

  • Колёсной ход. Такая конструкция не требует особых изменений. К мотоблоку цепляют небольшой прицеп, одевают подготовленные колёса-снегоходы;
  • Гусеничный ход. Конструкция посложнее с собранной рамой и ходовой. Из мотоблока фактически берётся всего лишь двигатель и еще его пару запчастей. Преимущества такого агрегата в устойчивости и повышенной проходимости, по сравнению с моделями на колёсном ходу.

Устройтво снегохода включает две части: ведомая (амортизаторы, полозии, рулевая колонка) и ведущая (рама, привод, силовое устройство). Во время разработки самодельного проекта стоит заранее определить, какие части конструкции будут изготовлены своими руками, а какие нужно приобрести.

На начальном этапе нужно обзавестись необходимыми материалами и оборудованием:

  • Сваркой;
  • Трубогибом;
  • Болгаркой;
  • Эрелью;
  • Гаечными ключами и отвёртками;
  • Тисками;
  • Крепежами;
  • Хомутами;
  • Токарным станком;
  • Трубами, диаметр которых 1 сантиметр;
  • Листами из стали с толщиной 5 миллиметров;
  • Колёсами.

Складывать снегоход из мотоблока своими руками нужно в сухом отапливаемом помещении, к примеру, в гараже. Так клеящие и красящие вещества просохнут быстрее.

Как самому сделать из мотоблока снегоход?


Процесс изготовления будущего самодельного снегохода начинается с грамотного проектирования и оформления чертежей — опорного пункта в любой самоделке.

Конструктив машины для удобства и лучшего понимания можно условно разбить на две части:

  • ведущую;
  • ведомому.

В ведущую входят:

  • тяговый блок (мотор от мотоблока);
  • рама;
  • приводные элементы.

Ведомую образуют:

  • колонка руля;
  • амортизаторы;
  • гусеничные механизмы.

Перед тем, как сделать снегоход из мотоблока, определяются с вспомогательными устройствами и материальной базой. Обязательно должна быть электросварка и трубогиб, без которых сборка не обойдется. Части, которых нет под рукой, целесообразно закупить заблаговременно.

Какие понадобятся инструменты

Самодельный снегоход используется для спортивных занятий, туристических прогулок, хозяйственных работ. После определения назначения агрегата основную схему можно немного изменить.

Необходимо приготовить для работы следующие инструменты и материалы:

  • аппарат для ручной сварки;
  • специальную маску и рукавицы;
  • болгарку;
  • ножовку по металлу;
  • комплект напильников;
  • трубогиб;
  • трубы рамные;
  • кронштейны, хомуты и другой крепеж;
  • мелкие детали;
  • дрель;
  • гаечные ключи;
  • хомуты;
  • тиски;
  • колеса.

Чтобы сэкономить деньги, многие детали и запчасти делают самостоятельно. Чтобы лучше представить для себя конструкцию самоделки, можно использовать советы знакомых с опытом, готовые схемы, специальную литературу, чертежи, фотографии.

Размеры деталей рассчитать нужно с особой точностью. Очень важно изучить чертежи. С их помощью определяется порядок монтирования элементов снегохода.

Посмотрите видео, где показана самоходная машина, созданная на базе мотоблока.

Подготовка к изготовлению снегохода


Чтобы сделать снегоход из мотоблока своими руками, потребуется заранее подготовить материалы и оборудование.

Для работы понадобится:

  • Сварочный аппарат;
  • Трубогиб;
  • Болгарка;
  • Дрель;
  • Гаечные ключи и отвертки;
  • Комплект крепежей;
  • Трубы, диаметром 1 см;
  • Стальные листы, Толщиной 5 мм;
  • Хомуты;
  • Тиски;
  • Токарный станок;
  • Колеса.

Особенности конструктивного плана

Самый простой вариант снегохода состоит из части, которая ведет и той, которую везет первая. Вторая часть состоит из места сидения, амортизаторов, рулевой части и полозьев, благодаря которым и движется эта часть. Вторая часть устроена намного сложнее, так как она несет в себе все элементы, приводящие снегоход в движение.

В первую очередь во второй части необходимо правил

В первую очередь во второй части необходимо правильно предусмотреть силовой агрегат, то есть сам мотор. Так же важна рама, на которой будет все обустроено и привод.

Схемы и чертежи снегохода из мотоблока своими рука

Схемы и чертежи снегохода из мотоблока своими руками необходимо сделать заранее, а найти необходимый вариант можно в сети или в различного рода литературе.

Для начала перед составлением чертежа определите ц

Для начала перед составлением чертежа определите цели, с которыми будет использован снегоход. После чертежей потребуется подобрать детали, а по возможности некоторые сделать собственными руками.

Как сделать снегоход из мотоблока: этапы сборки

Правильная последовательность любой техники очень важна. Самому сделать из мотоблока снегоход вполне возможно, если выполнять описанные действия в чёткой последовательности.


Этапы изготовления снегохода:

  1. Сваривается рама. Используются листы и трубы. Можно взять обычные водопроводные, но лучший вариант – мотоциклетные рамы. Трубогиб позволяет получить нужную форму, перед этим металл нужно нагреть газовой горелкой. Элементы соединяются точечной сваркой. Готовую раму окрашивают для защиты металла от коррозии;
  2. После просыхания краски все стыки закрываются цельным швом. К каркасу приваривается надежный металлический кронштейн для удерживания мотора снегохода. Кронштейн может быть чугунным, если техника будет достаточно габаритная и массивная;
  3. Внизу снегохода привариваются лыжи. Стальные полосы нагреваются, их передняя часть загибается под углом 450. Металл после закалывается, чтобы предотвратить его возвращение в своё первоначальное положение;
  4. Двигатель устанавливается на кронштейн, а также сцепление и система зажигания. Все детали берутся из мотоблока. Бачок для топлива и масла располагается сзади агрегата;
  5. Приваривается сиденье и рукоятки. К правой ручке проводятся элементы ручного управления. Вертикальная ось рукояток соединяется с лыжами, чтобы ими было легко управлять.

Готовая снегоходная приставка близка к предлагаемым рыночным моделям. Снегоход может перевозить водителя и его небольшой багаж. Сам агрегат не будет потреблять слишком много топлива.

Снегоход на базе мотоблока: различные варианты конструкции


Среди имеющихся на сегодня разновидностей снегоходов из мотоблока встречаются:

  • колесные;
  • гусеничные;
  • снегоход на лыжах.

Колесный снегоход имеет примитивную конструкцию. Единственным элементом, который заменяют, являются колеса – вместо них ставят большие по размеру покрышки или вовсе колеса низкого давления. Их делают полноприводными, чтобы техника беспроблемно поворачивалась в стороны. Среди недостатков колесных снегоходов из мотоблока — пригодность лишь для неглубоких сугробов.

Самодельный снегоход на лыжах так же считается одним из наиболее простых вариантов замены фирменных мотосаней. Если в качестве основы взять готовые сани, процесс сборки максимально упрощается. Возможен и другой метод, когда лыжи делают самостоятельно из пластика.

Гусеничный снегоход на базе двигателя от мотоблока считается наиболее трудоемким по процессу воссоздания. Учитывая его универсальность, отличную проходимость и маневренность остановимся на нем более подробно.

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Для стяжки камер используют цепи, металлические об
Для стяжки камер используют цепи, металлические обручи, полосы транспортерной ленты

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Пошаговая инструкция сборки снегохода из мотоблока

  1. собрать раму;
  2. установить двигатель, который для повышенной устойчивости должен поместиться в центре машины, и зафиксировать его;
  3. поставить промежуточный вал для снижения угловой скорости и повышения тягового потенциала;
  4. настроить рулевую колонку;
  5. агрегировать гусеницы;
  6. выбрать посадочное место и снабдить его старым сиденьем от автомобиля.
