Калитка для гаражных ворот, как лучше сделать?


Как самому быстро и аккуратно сделать калитку для своего гаража

Необходимость калитки в гаражных воротах очевидна. В этом убеждаются владельцы новостроя, в котором плохой пол, установлены символические двустворчатые ворота с отпадающей краской. Поэтому каждый новоиспеченный хозяин такого гаража берется за его модернизацию, делая подвал, выполняя стяжку, устанавливая навес перед входом, обустраивает вентиляцию. Полная переделка касается и гаражных ворот.

В некоторых случаях хозяин заказывает вместо старых хлипких ворот новые, и просит обязательно сделать калитку. Но большинство владельцев усовершенствуют конструкцию доставшегося наследства своими руками и врезают в ворота дверцу, устанавливают надежные замки и запоры, наносят новую краску, утепляют.

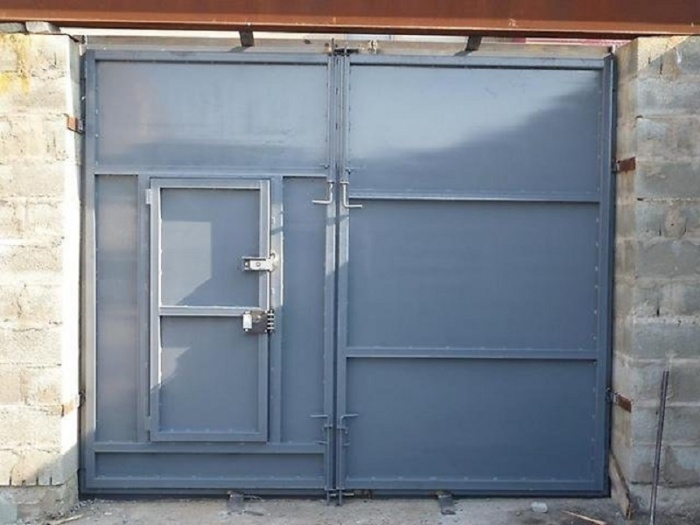

Обычные двухстворчатые ворота

Видео

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Инструкция по изготовлению замка состоит в следующем:

  • Изготавливается основа замка из металлической пластины.
  • Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
  • Выполняется гибка накладок в тисках по эскизам.
  • Делается задвижка.
  • Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
  • Накладки привариваются к краям основания.
  • Сверлятся отверстия для крепления замка к двери.
  • Трубка аккуратно приваривается перпендикулярно к основе.
  • В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Как сделать калитку, основные требования к обустройству

Калиточную дверь иногда представляют обычной створкой, через которую можно легко попасть на придомовую территорию, не открывая ворот. Было бы более правильным сравнить ее с входной дверью в дом, потому что калитка выполняет те же функции, что и ворота.

Во-первых, это первый рубеж, на котором все, кто желает войти в дом, обязаны остановиться и получить разрешение у хозяев. Полотно дверей предпочитают делать в тон ворот, подчеркивая их сходство. Но калиточная дверь не должна быть сплошной, особенно, если ворота из профнастила зашиты листом, и увидеть, кто именно находится за калиточной дверью, нет возможности.

Во-вторых, калитка должна быть безопасной. Например, легкие варианты дверей с облицовкой из профнастила оборудуют дверным прибором — доводчиком, а нижний порожек опускают на минимальную высоту и окрашивают светлой краской, чтобы был хорошо виден в сумерках. Используют специальный доводчик для калитки — уличный морозостойкий. Если поставить прибор на роликах в масляной ванне, то калиточная дверь из профлиста быстро деформируется и заклинит.

В третьих, дверь в воротах должна быть прочной и оборудоваться замками так, как это делается для входных дверей. Здесь существует определенный нюанс, замок на калитку потребуется особой конструкции, защищенный от дождя и мороза.

Нюансы крепления и меры защиты

Суммируя вес всех элементов гаражной конструкции с калиткой, следует понимать, что результат получится внушительный. Поэтому следует позаботиться о беспрепятственном открытии ворот. Монтаж конструкции идет на шарниры, облегчить их движение способны подшипники.

Расположение петель также имеет значение. Внешнее крепление не отличается надежностью, гораздо практичней поставить петли изнутри. Если шарниры находятся снаружи, необходимо продумать дополнительные меры защиты, чтобы гаражные ворота не упали при попытке срезать петли.

Важным моментом обустройства калитки для гаража св

Важным моментом обустройства калитки для гаража своими руками является подбор замков. По своим конструктивным особенностям и способу установки запорная система бывает:

  • встроенной (врезанной);
  • навесной;
  • накладной;
  • раздвижной.
Важно! Внимание заслуживает не только замок, но и способ крепления к гаражным воротам. По правилам безопасности, точки фиксации изнутри не должны быть видны снаружи.

Актуальным вариантом считаются накладной или врезной защитный механизм. Поэтому, если ворота с калиткой оснащены навесным экземпляром, его лучше заменить усовершенствованной моделью.

Калитка из кованого металла

Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

Оригинальный дизайн ворот и калитки из кованого ме

Оригинальный дизайн ворот и калитки из кованого металла

Самый надёжный вариант – это установить столбики из профильной трубы или другого материала, к которым будут крепиться завесы, и обложить их кирпичной кладкой. Предварительно металл обрабатывают, удаляя зачистным кругом болгарки пятна коррозии. Затем промывают бензином, чтобы удалить следы технических масел.

Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.

Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

Вариант конструкции и схема ворот со встроенной ка

Вариант конструкции и схема ворот со встроенной калитки

В таком случае для укладки ленты фундамента своими руками потребуется время, соответствующий строительный материал и неукоснительное выполнение технологии укладки. Тогда по окончании всех этих работ не придётся после зимы переделывать покосившиеся, просевшие распашные створы и калитку. Самая простая калитка из металла – это рамный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Всего лишь её покрывают битумным лаком.

Однако такие металлические конструкции встречаются не так часто и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

Вариант оформления встроенной кованой калитки

Вариант оформления встроенной кованой калитки

Они побудили возобновление древнего ремесла и возникновение новых современных технологий, имитирующих элементы ковки. Такие дверцы с декоративной обрешёткой долговечны, обладают очень высоким качеством. Они дорого стоят, но это достаточно надёжное вложение денег, которое пригодится не одному поколению владельцев.

Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.Есть ещё двустворчатые распашные калитки, которые Пока они не закреплены, их можно перекладывать в поиске самого привлекательного варианта. Найдя его, элементы декора закрепляют, а сварочные швы обрабатывают зачистным кругом болгарки. Замок, защёлку или засов можно прикрепить к дверце, когда она уже будет подвешена к несущей опоре конструкции. После зачистки её покрывают грунтовкой и краской.

Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.

Как устроены ворота и их эксплуатация

Обычно гаражные ворота изготавливаются из металла по типовым чертежам, достаточно редко применяется что то новое. Самым важным элементом в конструкции ворот является его защита от проникновения посторонних лиц.

Не многие задумываются о том, какую массу будут иметь ворота металлические гаражные с калиткой, проблемы возникают при монтаже створок и калитки.

Металлические гаражные ворота с калиткой состоят из:

  • Коробки, изготовленной из швеллера, имеющей достаточно большой вес.
  • Каркаса ворот, выполненного из равнополочного прокатного уголка.
  • Обшивки каркаса ворот. Для этого используется листовая сталь, толщиной не менее трех миллиметров.

Суммируя массу всех узлов конструкции, вес ворот получается достаточно большой, чтобы их можно было легко открыть или закрыть. Ворота распашные с калиткой для гаража имеют две створки, которые располагаются на шарнирах и могут свободно на них вращаться.

На шарниры можно установить подшипники, цена их приемлемая, использование таких элементов еще больше облегчит вращение створок на осях шарниров.

Технология изготовления

На первый взгляд, врезать дверцу в створку гаражных ворот своими руками не просто. На самом деле, есть простой способ, как сделать в воротах калитку, который можно использовать и при изготовлении ворот с нуля.

Инструмент и материалы

Для начала необходимо подготовить рабочее место и инструменты:

  • Инверторный сварочный аппарат. Работать необходимо в маске и защитных рукавицах. В зависимости от толщины металла (обычно 2 мм), покупают электроды соответствующего диаметра.

Сварочный аппарат

Сварочный аппарат

  • Большая углошлифовальная машина под круг диаметром 150 или 180 мм, набор отрезных кругов.

Отрезные круги

Отрезные круги

  • Дрель со сверлами.
  • В зависимости от того, из какого профиля выполнены горизонтальные или вертикальные ребра жесткости створки ворот, необходимо подготовить уголок или трубу с квадратным сечением. Из них будет вариться каркас коробки и калиточная рамка. Учитывая то, что имеющиеся ребра жесткости будут использоваться повторно, подсчитывают количество деталей, которые нужно докупить. Конструктивно коробка своими руками будет состоять из двух длинных горизонтальных профилей, длина которых равна длине створки гаражных ворот, и двух вертикальных стоек, расположенных между горизонтальными ребрами. Их высота равна высоте дверцы. Створка варится из 4-х заготовок, торцы которых подрезаны под 45 градусов.

Ребра жесткости из трубы

Ребра жесткости из трубы

  • Метровая металлическая линейка, рулетка, угольник, мелок.
  • Воротные петли. Если петли продают без крепежных пластин, то их необходимо будет вырезать из листового металла и приварить к петлям самостоятельно.

Петли с приваренными пластинами и без них

Петли с приваренными пластинами и без них

  • Ручной слесарный инструмент: молоток, металлическая щетка, зубило, струбцины (минимум 2 шт.), керн, крупный напильник.

Работать можно во дворе перед гаражом, положив предварительно на грунт и выровняв по уровню толстые бруски. Сняв нужную половинку гаражных ворот, ее укладывают на бруски тыльной стороной вверх.

Изготовление калитки

Суть данного метода в том, что не нужно снимать обшивочный лист металла со створки ворот. Калитка своими руками монтируется с обратной стороны, и в конце лист обшивки просто разрезается по периметру дверцы с лицевой стороны.

Листовой металл приварен точечной сваркой

Листовой металл приварен точечной сваркой

  • Первым делом необходимо демонтировать внутренние ребра жесткости со створки. Как привило, они приварены точечной сваркой к обшивочному листу. Эту сварку необходимо срезать болгаркой. Дальше работают зубилом и молотком. Обычно эта работа не занимает много времени.
  • Счистить ржавчину и старую краску.
  • Затем необходимо изготовить каркас калитки для гаража. Для этого отмеряют два длинных и два коротких куска уголка по ширине и высоте дверцы. Торцы заготовок подрезают под углом 45 градусов. Если используется уголок, заготовки отрезают так, чтобы их полка располагалась внутри контура створки. Заготовки выкладывают на ровной поверхности в виде прямоугольника, при необходимости подрезают углы для обеспечения минимального зазора. Стыки прихватывают точечно, промеряют диагонали прямоугольника, и, если все в порядке, выполняют сплошную сварку.

Сборка конструкции

Сборка конструкции

  • Затем по высоте дверцы в створке ворот приваривают горизонтальный профиль. Если используются уголки, то их нужно приваривать полкой наружу относительно калиточного проема.

Важно! Можно устанавливать несущими не горизонтальные, а вертикальные профили.

  • На следующем этапе необходимо приготовить прокладки. Для этого используют либо тонкие щепки толщиной 4 мм, либо кусочки пластика. Затем в нужном месте при помощи струбцин через подкладки к горизонтальной перемычке прикручивают каркас створки. Теперь можно приварить нижнюю перемычку, а потом и две боковые.

Сборка каркаса из труб, отрезанных под прямым угло

Сборка каркаса из труб, отрезанных под прямым углом

  • Теперь рамка калиточной створки прокладывается прокладками по всему периметру и по внутреннему периметру приваривается к обшивочному листу. Точно так же полностью проваривается каркас коробки, только уже по наружному контуру.
  • Затем необходимо перенести контрольные отметки на лицевую сторону створки ворот. Для этого ее поднимают, ставят в вертикальное положение, берут дрель с длинным тонким сверлом по металлу и по углам внутреннего периметра калиточной коробки сверлят 4 сквозные отверстия.
  • Получив на лицевой стороне контрольные точки, выполняют разметку. По петлевой стороне мелком проводят линию прямо по полученным отверстиям, а по остальным трем добавляют по 1-1,5 см.

Проверка точности позиционирования деталей

Проверка точности позиционирования деталей

  • На следующем этапе необходимо прорезать обшивочный металл по петлевой линии, остальные пока не трогаем. Необходимо приварить петли. Можно положить створку снова в горизонтальное положение, приложить на разрез петли, выровнять при помощи длинной рейки их соосность и прихватить. При этом цилиндр должен располагаться строго по центру разреза.

Ворота изнутри

Ворота изнутри

  • Теперь остается навесить ворота на место и болгаркой прорезать оставшиеся 3 стороны по разметке с припуском. Калитка своими руками готова.

Готовая калитка

Готовая калитка

Теперь необходимо полностью проварить петли, установить замок (лучше всего ригельный обратной тяги), установить боковые штыри против срезания петель, почистить, покрыть краской и утеплить ворота.

Видео с похожей технологией изготовления калитки:

Это способ позволяет быстро и аккуратно изготовить калитку гаражных ворот.

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

Варианты установи калитки на створке ворот

Несмотря на простоту конструкции, существует несколько вариантов размещения калитки на створке ворот.

Перед тем как в гаражных воротах сделать калитку следует выбрать, где ее разместить:

  • В центре, при этом запирание выполняется в зоне стыковки створок. Такой вариант наиболее традиционный.
  • Размещение калитки посередине створки. В этом случае меньше всего уменьшается жесткость конструкции, а запирать ее даже проще.
  • Самый редкий вариант — размещение в районе петель створки.

Помимо размещения калитки отличаются по направлению открывания:

  • Наружу.
  • Внутрь.

Как сделать калитку в гаражных воротах при их полной сборке, хорошо показывает видео.

Как выбрать лучший вариант

Чтобы выбрать подходящий вариант ворот для гаража, учитывать следует несколько факторов.

Качество материала

Материал, предназначенный для изготовления дверей для гаража, должен быть:

  • ударопрочным;
  • пожаростойким;
  • надежно защищать от взломов;
  • не пропускать влагу;
  • сохранять тепло внутри помещения.

В основном для изготовления дверей используют сталь или алюминий. Эти материалы прочные, светостойкие и характеризуются долгим сроком службы. Поверхность может быть гладкой или зернистой.

Внешний вид

Все модели современных въездных конструкций легкие, прочные и привлекают своим эстетическим видом. Выбрать можно цвет и стиль, подходящий к интерьеру любого дома.

С автоматикой или без

Установить можно любой тип управления: ручной или с помощью автоматического электропривода. Электропривод приводится в действие с помощью пульта дистанционного управления, кнопочного переключателя, цифровой клавиатуры.

Выбор в пользу автоматики определяется удобством и широким списком функций.

Размеры конструкции

Размеры ворот зависят от габаритов гаражного строения и самого автомобиля, типа открывания. Для определения ширины необходимо измерить автомобиль. К полученным данным ширины и высоты прибавляют по 60 см. Стандартные размеры ворот равны до 2,85 метра в ширину и до 2,55 метра в высоту.

Популярность производителя

К популярным производителям дверей для гаражей относятся:

  • Hormann;
  • Alutech;
  • Doorhan;
  • Teckentrup;
  • «Технопроф»;

Каждый производитель выпускает различные виды ворот, которые отличаются высоким качеством, прочностью и надежностью.

Общие требования к гаражным воротам

После реконструкции гаражные ворота должны отвечать таким требованиям:

  • Коробка должна быть надежно закреплена в проеме. Как правило, строители сдают объект с воротами, которые приварены к нескольким металлическим закладным. Это крепление необходимо дополнить несколькими анкерами.
  • Петли должны выдерживать высокую нагрузку, так как после утепления и установки дополнительной дверцы вес створок увеличится.
  • Поскольку петли обычно навариваются внакладку с наружной стороны конструкции, необходимо приварить к торцам штыри с фиксацией при закрывании в отверстиях в коробке. Эта мера предотвратит возможность вскрытия дверей путем срезания петель.
Штыри в металлической двери

Штыри в металлической двери

  • Гаражные ворота необходимо гидроизолировать пленкой и утеплить, установить нащельники.
  • На улице необходимо смонтировать фиксаторы для удерживания створок ворот в открытом положении. При внезапных порывах ветра ворота могут захлопнуться и повредить выезжающую из гаража машину.
Конструкция самодельного фиксатора

Конструкция самодельного фиксатора

  • Калитку в гаражных воротах делают такой высоты, чтобы хозяину не пришлось нагибаться при входе и случайно не травмироваться.
  • Выбирать место положения дверцы необходимо так, чтобы можно было войти в гараж даже тогда, когда автомобиль стоит плотно к входу. Таким образом, традиционное расположение проема для калитки ближе к центру проема ворот не оправдано. Калиточный проем лучше делать ближе к петлевой стороне одной из створок. При таком расположении всегда будет удобно найти выключатель света на стене у входа, и проход не будет затруднен близко стоящей машиной.
Дверца расположена ближе к петлевой стороне

Дверца расположена ближе к петлевой стороне
